Sut i ddylunio sinc gwres arferol yn iawn?

Mae technoleg a phroses gynhyrchu sinc gwres arferol yn amrywio o ran dyluniad, a fydd yn effeithio ar effaith afradu gwres y sinc gwres arferol proffil alwminiwm terfynol. Felly, mae dyluniad sinc gwres arferol yn arbennig o bwysig fel y cam cyntaf mewn gweithgynhyrchu sinc gwres.

Fel offeryn afradu gwres gydag effeithlonrwydd afradu gwres uchel, defnyddir y sinc gwres personol proffil alwminiwm yn eang yn y diwydiannau electroneg, offer trydanol a goleuo. Mae gan wahanol wneuthurwyr sinc gwres arferol wahanol brosesau technegol ac maent yn cyfeirio at wahanol safonau cynhyrchu. Bydd y sinc gwres proffil alwminiwm hefyd yn cael effeithiau afradu gwres da neu ddrwg. Felly, er mwyn mynd ar drywydd gwell effaith afradu gwres, sut i ddylunio'r sinc gwres arferol?

Fel arfer ystyrir mai'r esgyll yw allwedd afradu gwres. Mewn gwirionedd, mae'r sinc gwres ar y gwaelod hefyd yn rhan na ellir ei hanwybyddu mewn afradu gwres. Dylai dyluniad gwaelod y sinc gwres arferol gadw at yr egwyddor o deneuo'n raddol o'r rhan ffynhonnell wres i'r ddwy ochr, sef sicrhau y gellir trosglwyddo'r gwres sy'n cael ei amsugno gan y rhan ffynhonnell wres yn gyflym i'r rhannau teneuach cyfagos i gyflawni uchel. - afradu gwres effeithlonrwydd. Fel arall, ni all gwres y rhan ffynhonnell wres ledaenu'n gyflym i'r amgylchoedd, a fydd yn effeithio ar y sinc gwres i amsugno gwres y ffynhonnell wres ymhellach.

Teitl Sinc gwres personol

Dyluniad gwaelod sinc gwres arferol

Mae dylunio'r sinc gwres ar ffurf esgyll nid yn unig yn cynyddu'r ardal gyswllt â'r ffynhonnell wres i amsugno mwy o wres, ond hefyd yn cynyddu'r ardal gyswllt rhwng y sinc gwres a'r aer fel bod y gwres yn gallu cael ei wasgaru i'r aer. yn gyflymach. A yw'n wir bod yr esgyll yn fwy ac yn fwy trwchus, y gorau yw'r effaith afradu gwres? Mewn gwirionedd, nid yw hyn yn wir. Mae arwynebedd cyffredinol y sinc gwres yn gyfyngedig. Os oes mwy o esgyll, yn wir mae ardal gyswllt fwy i amsugno mwy o wres, ond mae hyn hefyd yn golygu bod y pellter rhwng yr esgyll yn mynd yn llai. Yn llai, mae'r cyflymder llif aer ym mhob sianel yn dod yn llai ar hyn o bryd, ac mae'n dod yn anoddach i'r sinc gwres afradu gwres i'r aer. Os daw'r esgyll yn fwy trwchus, bydd y nifer cyfatebol o esgyll yn lleihau, ac ni fydd yr amsugno gwres o reidrwydd yn cynyddu. Felly, pan fydd gweithgynhyrchwyr yn cynhyrchu sinc gwres proffil alwminiwm arferol, rhaid iddynt wneud cyfrifiadau rhesymol a manwl gywir ar gyfer dylunio esgyll yn ôl yr anghenion, a dilyn y cynllun cynhyrchu yn llym, fel y gall y cynhyrchion fodloni'r gofynion afradu gwres yn llawn.

Gofod fin o sinc gwres arferol

Siapiau gwahanol o ddyluniad esgyll sinc gwres

Mae'n amlwg bod gan y sinc gwres ofynion uchel iawn o ran dylunio siâp a chywirdeb dimensiwn. Rhaid i'r sinc gwres fod yn ddi-wall yn ystod y broses fowldio er mwyn cyflawni'r effaith afradu gwres disgwyliedig. Mae allwthio alwminiwm yn ddull prosesu rhan sy'n rhoi pwysau cryf ar y deunydd aloi alwminiwm a osodir yn y ceudod llwydni i achosi dadffurfiad cyfeiriadol yr aloi alwminiwm, a thrwy hynny gael y siâp trawsdoriadol gofynnol, maint a rhai priodweddau mecanyddol. Gyda thechnoleg mowldio allwthio alwminiwm, gellir gwneud sinc gwres mewn manylder uchel, ansawdd wyneb da a strwythur cyffredinol sefydlog, er mwyn sicrhau cyfradd pasio'r cynnyrch. Ni all y dechnoleg gweithgynhyrchu a weldio marw-cast traddodiadol gyflawni effaith mor dda. Nid yn unig y mae'n anodd bodloni'r gofynion o ran cywirdeb, ond hefyd bydd y weldio yn cael ei gyrydu ac yn effeithio ar sefydlogrwydd y strwythur cyffredinol.

Mae'r ffactorau sy'n effeithio ar effaith afradu gwres sinc gwres proffil alwminiwm nid yn unig yn ardal y rheiddiadur, siâp, ac ardal darfudiad aer, ond hefyd mae'r gallu ymbelydredd gwres yn rhan na ellir ei hanwybyddu. Mae afradu gwres ymbelydredd yn ddull afradu gwres lle mae pelydrau isgoch yn cael eu hallyrru o wyneb gwrthrych tymheredd uwch a gwres yn cael ei dderbyn gan wyneb gwrthrych tymheredd is. Mae'r sinc gwres alwminiwm yn defnyddio afradu gwres ymbelydredd i drosglwyddo'r gwres uchel o'r rhan ffynhonnell gwres i'r rhan tymheredd is i gyflawni cydbwysedd Gwasgariad gwres Gwella effaith perfformiad afradu gwres. Fodd bynnag, nid yw effaith heatsinks proffil alwminiwm cyffredin ar afradu gwres ymbelydredd yn dda, a defnyddir ocsidiad anodig i ffurfio ffilm ocsid ar wyneb heatsinks proffil alwminiwm i wella gallu ymbelydredd gwres y sinc gwres a gwneud yr effaith afradu gwres. o'r sinc gwres yn fwy rhagorol.

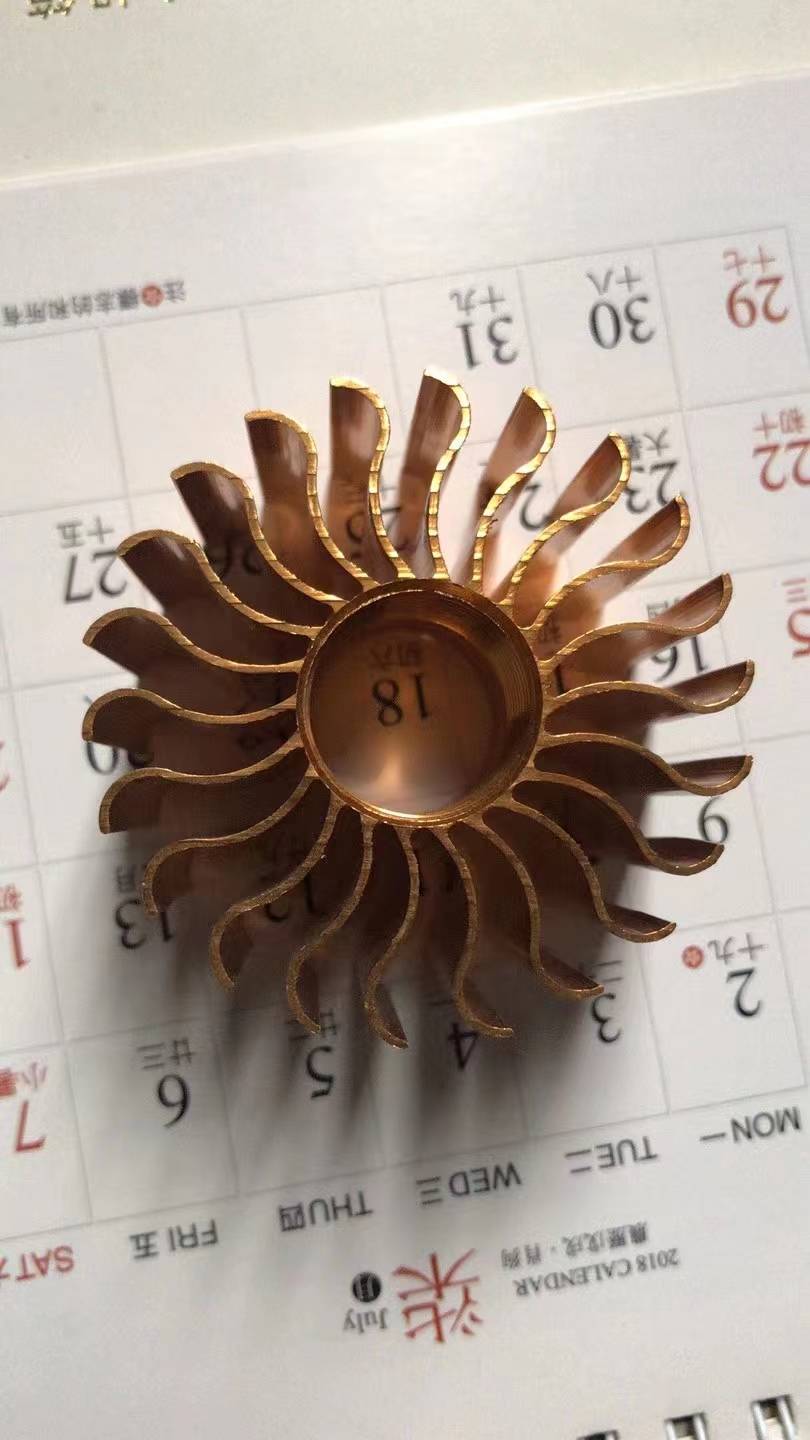

heatsinks anodized

Anodizing heatsinks

Sinc gwres anodizing

Anodizing heatsink

Dyna rai cyflwyniadau dylunio rhesymol am sinc gwres alwminiwm uchod. Mae ZP HEAT SINK wedi bod yn ymwneud â dylunio a gweithgynhyrchu sinciau gwres alwminiwm ers 18 mlynedd.O'ch dyluniad i realiti, rydym bob amser ar y ffordd.
